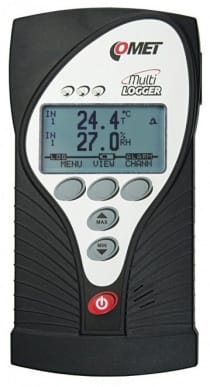

Multilogger M1300 - uniwersalny rejestrator z 4 wejściami

Uniwersalny rejestrator z 4 wejściami dla sygnałów analogowych napięciowych 0…10V, prądowych 0/4…20mA, binarnych lub impulsowych. Sygnały podłącza się za pośrednictwem odłączalnych bloków zacisków śrubowych.

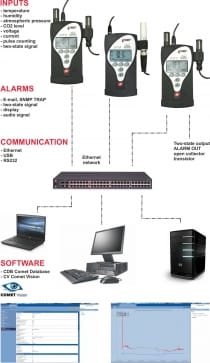

Multilogger może być stale podłączony do sieci ethernet lub być używany jako urządzenie przenośne.
W komplecie dołączony jest certyfikat kalibracji zgodny z wymogami EN ISO/IEC17025.

Multilogger jest rejestratorem zasilanym z akumulatorów, pozwalającym na pomiar i rejestrację wartości z czujników i sond podłączonych do wejść. Urządzenie można podłączyć do sieci ethernet. Mierzone wartości można monitorować za pomocą zwykłej przeglądarki internetowej, a także rejestrować w pamięci w celu późniejszego odczytania i analizowania.





  • kod
    M1300
  • Gwarancja
    3 lata

Dane techniczne

Wielkość mierzona

Prąd
Napięcie
Sygnały dwustanowe
Impulsy
Zakres pomiarowy 0 do 10 V
Dokładność ±10 mV
Rozdzielczość lepsza niż 100 µV

PRĄD DC

Zakres pomiarowy 0 do 20 mA
Dokładność ±20 µA
Rozdzielczość lepsza niż 0.1 µA

WEJŚCIE BINARNE

Parametry wejścia napięciowego Poziom logiczny „L“: < 0,4 V
Poziom logiczny „H“: > 2 V
Napięcie minimalne: 0 V
Napięcie maksymalne: +30 V DC
Parametry wejścia bezpotencjałowego Rezystancja styków w stanie włączony:< 10k
Rezystancja styków w stanie wyłączony:> 300 k

WEJŚCIE LICZNIKOWE

Zakres zliczania 24 bity (16 777 215), dopuszczalne przepełnienie licznika
Max. częstotliwość wejściowa 200 Hz

PARAMETRY OGÓLNE

Temperatura pracy -10 do 60°C
Kanały 4 x zewnętrzna sonda temperatury
Całkowita pojemność pamięci 1 000 000 pomiarów w trybie niecyklicznym, 600 000 pomiarów w trybie cyklicznym
Interwał rejestracji Programowalny od 1s do 24h
Odświeżanie wskazań i alarmów 10s
Zegar czasu rzeczywistego Rok, rok przestępny, miesiąc, dzień, godziny, minuty, sekundy
Tryb rejestracji Niecykliczny - rejestracja zatrzymuje się po zapełnieniu pamięci, cykliczny - po zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi
Interfesy komunikacyjne Ethernet, USB, RS232
Protokoły komunikacyjne ethernet HTTP, SNMPv1, XML, DATALINK
Powiadomienia alarmowe E-mail
Zasilanie Zasilacz sieciowy 230VAC/5VDC (niezbędny dla pracy interfejsu ethernet)
Czas pracy na akumulatorach 3-4 tygodnie
Stopień ochrony IP20
Wymiary 178 x 95 x 37 mm
Masa z akumulatorem ok. 380 g
Gwarancja 3 lata

Własności

Zastosowania:

Aplikacja - służba zdrowia i laboratoria

Służba zdrowia i laboratoria - monitoring miejsc przechowywania w temperaurach od -200°C.

Aplikace - Sklady

Przemysł spożywczy - monitoring krytycznych procesów zgodnie ze standardem HACCP z możliwością powiadamiania o nieprzewidzianych zdarzeniach mogących doprowadzić do degradacji towarów.

Aplikacja - Przemysł

Przemysł i produkcja - monitoring temperatury i wilgotności w przemyśle spożywczym, farmaceutycznym, lotniczym, itd.

Aplikacja - magazyny

Wydziały produkcyjne i magazyny - monitoring warunków przechowywania i procesów produkcyjnych w zakresie temperatury -200… +600°C. Przesyłanie danych do systemu COMET Database lub systemów SCADA firm trzecich.

Aplikacja - meteorologia

Meteorologia - czujniki COMET wraz z osłonami przeciwradiacyjnymi COMET są idealną podstawą stacji pogodowych do długotrwałych obserwacji pogody, klimatu i monitoringu powietrza.

Aplikacja - serwerownie i centra danych

Centra danych, serwerownie - monitoring temperatury i wilgotności, w centrach danych, szafach RACK, włączając zalanie, otwarcie/zaknięcie drzwi (okien), detekcję ruchu, dym. Monitornig SNMP, zdalne powiadamianie o alarmach przez -email i syslog.

Aplikacja - automatyzacja budynków oraz HVAC

Zarządzanie zużyciem energii w budynkach. Rejestracja temperatury, wilgotności, stężenia dwutlenku węgla (CO2), prędkości powietrza, itp.

Opis własności:

* własności mogą się różnić zależnie od typu urządzenia
● do 6 wejść sprzętowych do pomiaru i rejestracji, 16 kanałów wirtualnych dla temperatury, wilgotności, punktu rosy, ciśnienia atmosferycznego, prądu 0-20 mA i napięcia 0-10 V (-60 do 140 mV), zdarzeń dwustanowych, impulsów, stężenia CO2
● pamięć o pojemności 1 milion pomiarów
● sygnalizacja stanów alarmowych przez e-mail, SMS, wbudowany sygnalizator akustyczny, diody LED, wyjście dwustanowe sterujące innymi urządzeniami
● oprogramowanie analityczne do przetwarzania danych i konfiguracji - COMET Vision
● interfejsy komunikacyjne - USB, RS232, ethernet (SNMP, XML)



Warranty 3 years Traceable calibration certificate COMET Database Data report Datalogger Handheld device Temperature sensor 2 line LCD Internal memory Alarm

Battery powerRecheargeable batteryIP protection



4 wejścia fizyczne dla sygnałów standardowych

Multilogger M1300 inputs
Odłączalne bloki zacisków pozwalają na podłączanie:
  • Czujników z napięciowym sygnałem wyjściowym (zakres 0-10V, dokładność ±10mV)
  • Czujników z prądowym sygnałem wyjściowym (zakres 0/4-20mA, dokładność ±20µA)
  • Urządzeń z dwustanowymi sygnałami wyjściowymi (styki bezpotencjałowe, stany logiczne o poziomie 0-30V) - wejścia 3 i 4
  • Urządzeń z impulsowymi sygnałami wyjściowymi (styki bezpotencjałowe, stany logiczne o poziomie 0-30V) - wejście 4

Pomiar do 16 zmiennych

Multilogger - LCD detail
Do 16 sygnałów można utworzyć z czterech podłączonych sond / czujników. Jest to suma wartości mierzonychi wyliczanych. Wielkości wyliczane mogą być innymi formami wyrażania wilgotności – temperatura punktu rosy, wilgotność bezwzględna, wilgotność właściwa, skłąd mieszaniny, entalpia właściwa. Może to być wynik przeliczeń międzykanałowych np. różnica temperatury z dwóch podłączonych sond.

wartości mierzone są zapisywane w wewnętrznej pamieci nieulotnej. Pojemność pamięci wynosi do miliona pomiarów. Tryb rejestracji może być nieciągły, gdy rejestratr zatrzymuje rejestrację po zapełnieniu pamięci, lub ciągły, gdy poz zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi.

Mierzone wartości są wyświetlane na ekranie z podświetleniem i możłiwością zmiany rozmiaru wyświetlanych cyfr.

Zasilanie

Multilogger - Power Supply
Multilogger - Power Supply

Multilogger może być zasilany z zasilacza sieciowego albo akumulatorów z możliwością ładowania w przyrządzie. Akumulatory są zawsze dostarczane z przyrządem (można też zasilać przyrząd ze standardowych baterii alkalicznych AA). Akumulatory mogą zasilać przyrząd przez kilka miesięcy.

Podczas używania zasilacza, akumulatory stanowią zasilanie rezerwowe zapewniając nieprzerwaną rejestrację w czasie braku zasilania sieciowego. Dzięki interfejsowi ethernet urządzenia może poinformować o awarii zasilania przez e-mail.

Limity alarmowe i sygnalizacja alarmów

Multilogger - Alarm limits

Możliwe jest ustawienie dwóch niezależnych alarmów dla każdego kanału (tj. wielkości mierzonej lub wyliczanej).

Sygnalizacja alarmu może być akustyczna (wbudowany brzęczyk), optyczna, za pomocą powiadomienia e-mail lub wyjścia alarmowego. Wyjście alarmowe służy do podłączenia zewnętrznego sygnalizatora akustycznego lub optycznego.

Interfejsy komunikacyjne

Multilogger - M1200E

Multilogger jest zawsze wyposażony w złącze USB do komunikacji i odczytu danych, a także do ładowania akumulatorów.

Wyjście ALARM OUT

Multilogger - Alarm limits and alarm indication
  • Wyjście może być używane do sterowania innymi urządzeniami w razie wystąpienia alarmu, takimi jak zewnętrzna syrena, dialer telefoniczny, itp.
  • Typ wyjścia - tranzystor z otwartym kolektorem
  • Max. prąd obciążenia - 100 mA
  • Max. napięcie obciążenia - 24 V
  • Pomocniize napięcie na zacisku - +5 V (tylko przy obecności zasilania sieciowego)
  • Użytkownik może otrzymywać alarm gdy wartość wychodzi poza dopuszczlane limily. Alarmy są sygnalizowane za pomocą wewnętrznego brzęczyka, 3 diod LED lub powiadomień e-mail wysyłanych przez port Ethernet.

Akcesoria opcjonalne

Zasilacz sieciowy stabilizowany 5V/2.1A, EU

Zasilacz sieciowy stabilizowany 5V/2.1A, EU

kod A1825eu
Zasilacz sieciowy stabilizowany 5V/2.1A, UK

Zasilacz sieciowy stabilizowany 5V/2.1A, UK

kod A1825uk
Zasilacz sieciowy stabilizowany 5V/2.1A, US

Zasilacz sieciowy stabilizowany 5V/2.1A, US

kod A1825us

Nano router WiFi 300Mb/s

Nano router WiFi 300Mb/s

kod TL-WIFI

Uchwyt ścienny do Multiloggera, zamykany

Uchwyt ścienny do Multiloggera, zamykany

kod MLP002
Uchwyt do mocowania Multiloggera na powierzchni magnetycznej

Uchwyt do mocowania Multiloggera na powierzchni magnetycznej

kod MLP003
Uchwyt ścienny do sond zewnętrznych

Uchwyt ścienny do sond zewnętrznych

kod SP009

COMET Database

COMET Database

kod CDB
COMET Vision - Oprogramowanie analityczne do rejestratorów i multiloggerów

COMET Vision - Oprogramowanie analityczne do rejestratorów i multiloggerów

kod CV
Oprogramowanie Database Viewer dla Comet Database

Oprogramowanie Database Viewer dla Comet Database

kod DBV

Magnetyczny czujnik otwarcia drzwi SA-200-A

Magnetyczny czujnik otwarcia drzwi SA-200-A

kod SA200A
Magnetyczny czujnik otwarcia drzwi z kablem 10m

Magnetyczny czujnik otwarcia drzwi z kablem 10m

kod SA200A-10
Magnetyczny czujnik otwarcia drzwi z kablem 15m

Magnetyczny czujnik otwarcia drzwi z kablem 15m

kod SA200A-15
Magnetyczny czujnik otwarcia drzwi z kablem 2m

Magnetyczny czujnik otwarcia drzwi z kablem 2m

kod SA200A-2
Magnetyczny czujnik otwarcia drzwi z kablem 20m

Magnetyczny czujnik otwarcia drzwi z kablem 20m

kod SA200A-20
Magnetyczny czujnik otwarcia drzwi z kablem 30m

Magnetyczny czujnik otwarcia drzwi z kablem 30m

kod SA200A-30
Magnetyczny czujnik otwarcia drzwi z kablem 5m

Magnetyczny czujnik otwarcia drzwi z kablem 5m

kod SA200A-5

Adapter do podłączania sygnałów U/I do Multiloggera

Adapter do podłączania sygnałów U/I do Multiloggera

kod MLP006
Zewnętrzny moduł audio do rejestratora MS5

Zewnętrzny moduł audio do rejestratora MS5

kod MP026
