Wentylowana osłona meteorologiczna F8900

Profesjonalna aktywnie wentylowana osłona przed promieniowaniem słonecznym dla lepszej ochrony czujników pogodowych, rejestratorów i barometrów.

Wielopłytkowa osłona antyradiacyjna jest używana do ochrony przyrządów pomiarowych przed promieniowaniem słonecznym zapewniając bardziej dokładne pomiary. Osłona minimalizuje promieniowanie docierajace do czujnika, zmniejsza absorbowaną energię i zwiększa przepływ powietrza wokół czujnika. Powiększona do 200 mm średnica 13 płyt zapewnia pełną ochronę urządzenia pomiarowego.

Zoptymalizowana konstrukcja łączy wszystkie świetlne cechy osłony wielopłytkowej ze skuteczną aktywną wentylacją za pomocą wydajnego wentylatora zasilanego z zewnętrznego źródła o napięciu 12Vdc. Unikalna konstrukcja pozwoliła na użycie wentylatora i niskim poborze energii, który minimalizuje potencjalne pasożytnicze nagrzewanie się czujnika od silnika wentylatora.

Najbardziej istotną cechą wymuszonej wentylacji osłony jest redukcja błędu pochodzącego od promieniowania w porze dziennej, szczególnie przy braku lub słabym wietrze.

Nie tylko ekran antyradiacyjny, ale kompletny system COMETEO minimalizujący negatywne wpływy.



  • kod
    F8900

Dane techniczne

Wielkość mierzona

Temperatura
Wilgotność względna
Stężenie CO2
Ciśnienie atmosferyczne

OGÓLNE DANE TECHNCZNE

Napięcie zasilania 12 Vdc
Moc zasilania wentylatora 0.6 W
Wyjście impulsowe 2 imp./obr. (max. obciążalność wyjścia < 5 mA, wyjście imp. nie jest chronione przed zwarciem)
Temperatura otoczenia -40 do +80 °C
Wilgotność otoczenia 0 do 100 %RH
Temperatura przechowywania -40 do +80 °C
Wilgotność przechowywania 0 do 100 %RH (bez kondensacji)
Wymiary 220 mm (średnica), 250 mm (wysokość)
Masa ok. 900 g
Materiał ASA - ze stabilizatorem UV, antystatyczny
Gwarancja 3 lata

Własności

Osłona COMETEO jest wykonana z tworzywa ASA, które jest odporne na uszkodzenia mechanicznie oraz promieniowanie UV. Tworzywo jest też stabilne w czasie. Przetwornik jest całkowicie chroniony wewnątrz osłony antyradiacyjnej przez powiększenie średnicy płyt, zapewnijąc w ten sposób zwiększoną odporność na czynniki atmosferyczne.

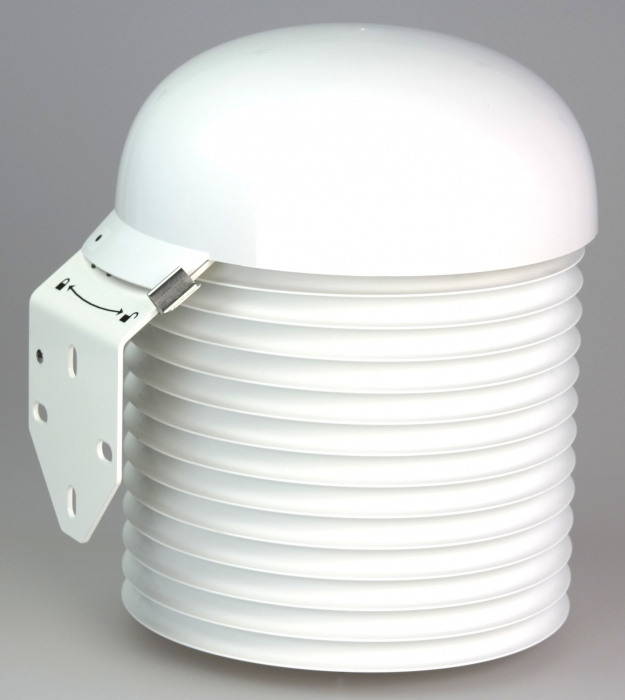

F8800



Temperatura powietrza w meteorologii

Pomiary temperatury powietrza w meteorologii to trudne zadanie. Dokładne pomiary temperatury powietrza wymagają zminimalizowania wpływów lokalnych (np. drzew i budynków) oraz wpływów środowiskowych, które zmieniają aktualny odbiór temperatury w położeniu czujnika. Światowa Organizacja Meteorologiczna- WMO definiuje temperaturę powietrza w pobliżu powierzchni ziemi następująco: “temperatura wskazywana przez termometr wystawiony na powietrze w miejscu osłoniętym od promieniowania słonecznego” (WMO, 1992).

Główną funkcją osłon termometrów jest ochrona przed bezpośrednim lub pośrednim promieniowaniem od słońca podczas dnia, promieniowania od nieba w nocy oraz ochrona czujnika przed zamoknięciem. Zamoknięcie czujnika i osłony może być wywołane przez mgłę, mżawkę lub deszcz. Jednakże ochrona przed promieniowaniem słonecznym i zmoknięciem stoi w sprzeczności z wymaganiami dobrej wentylacji. Z powodu niewystarczającej wentylacji zmienia się mikroklimat wewnątrz ekranu. Faktycznie, we wszystkich osłonach dochodzi do zmiany mikroklimatu, a różnica między klimatem otoczenia zależy od typu osłony i konstrukcji. Można stwierdzić, że im większa masa osłony, tym silniejsza zmiana mikroklimatu wewnątrz i tym bardziej odbierana temperatura odbiega od rzeczywistej temperatury powietrza. Z powyższego wynika, że osłony termometrów powinny posiadać wysoki wpsółczynnik odbicia dla zminimalizowania nagrzewania się płyt i związanego z tym podgrzewania powietrza przepływającego między płytami do czujnika. Aby zmiejszyć czas w którym powietrze jest w kontakcie z płytami, odległość promieniowa powinna być jak najmniejsza. Aby uniknąć rozwoju mikroklimatu wewnątrz osłon, należy też zminimalizować przepływ otaczającego powietrza przez osłonę rozstawiając płyty jak najdalej od siebie, uwzględniając wymaganie aby uniknąć zamoczenia czujnika. Każda konstrukcja osłony jest wynikiem kompromisów. Znalezienie optymalnej konstrukcji jest poważnym wyzwaniem, które może wymagać użycia różnych metod do studiowania zachowania się osłon. W terenie, różnica między temperaturą powietrza wewnątrz osłony i temperaturą otoczenia zależy głównie od dominujących warunków pogodowych. Dodatkowo, stan gruntu i wilgotność gleby również wpływa na temperaturę powietrza w osłonie, gdyż promieniowanie lub odbicie powoduje przesunięcia zależne od osłony. To może łatwo wystąpić w obszarach z pokrywą śnieżną i na pustyniach.



Zastosowania:

Applications - Metrology

Meteorologia - przetworniki COMET wraz z osłoną antyradiacyjną stanowią idealną podstawę stacji pogodowej do długotrwałego monitoringu pogody, klimatu i powietrza.

Applications - Snow Guns

Armatki śnieżne

Application - HVAC

Zarządzanie budynkami - nasze przyrządy mierzące temperaturę, wigotność, ciśnienie atmosferyczne i stężenie CO2 są integralną częścią tych wiodących rozwiązań przemysłowych.
